Relais und elektromagnetische Batterietrennschalter

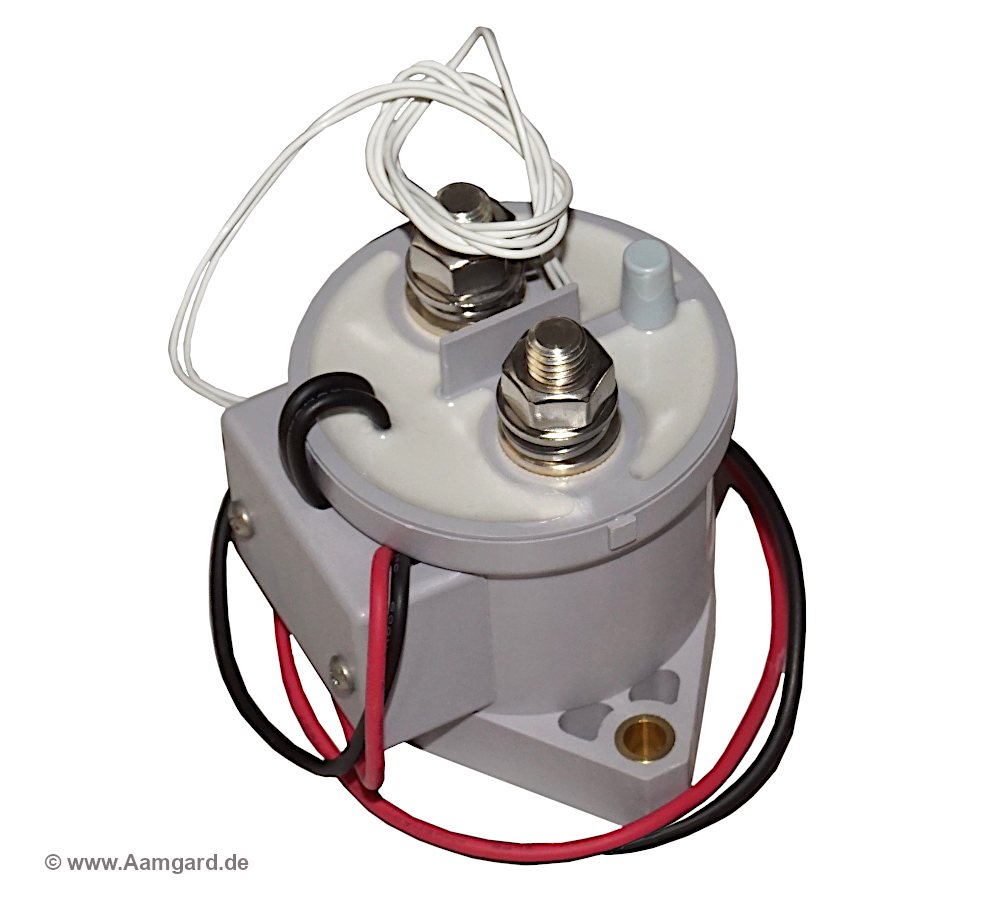

Gasdicht gekapseltes Hochstromrelais von Rincon

Gasdicht gekapselte elektromagnetische Hochstromtrennschalter von Rincon werden vorwiegend im Bergbau, auf Bohrinseln, in Baumaschinen und in der Seeschiffahrt verwendet. Aufgrund Ihres niedrigen Gewicht und der hohen Vibrationsbeständigkeit eignen sich die Rincon-Relais auch sehr gut für Motorsportzwecke. Im Gegensatz zu elektronischen Batterie­trenn­schaltern stellen elektromagnetische Trennschalter im Abschaltfall die galvanische Trennung von Batterie und Fahrzeugelektrik sicher.

  • AE-Typnummer:   BTR35
  • Verwendung als Notausschalter / Batterietrennschalter
  • Ausstattung:   1x Hauptkontakt und 1x Nebenkontakt
  • Nennstrom:   350A
  • max. Abschaltstrom:   3000A
  • Eigenverbrauch:   130mA @ 12V
  • Drop-Spannung:   125mV @ 250A
  • Temperaturbereich:   -40 .. +80°C
  • Gewicht:   410g
  • Hersteller:   Rincon Power Products

Die Relais sind üblicherweise binnen einer Woche erhältlich.

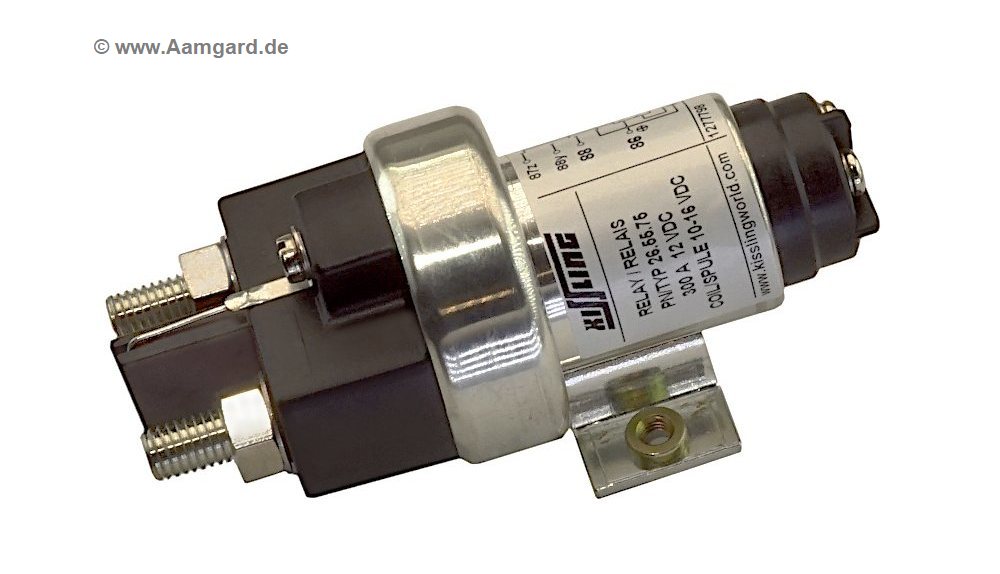

Kissling Batterietrennrelais

Batterietrennrelais des deutschen Hersteller Kissling wurden über viele Jahre in den Porsche-Cup-Fahrzeugen als Notausschalter verwendet. Im Abschalt­fall stellen sie die vollständige galvanische Trennung von Batterie und Fahr­zeugelektrik sicher.

  • AE-Typnummer:   BTR01 u.a.
  • Verwendung als Notausschalter bzw. Batterietrennschalter
  • Varianten mit verschiedenen Haupt- und Nebenkontakten
  • Nennströme:   bis zu 300A
  • max. Abschaltstrom:   je nach Typ bis zu 3000A
  • Eigenverbrauch:   je nach Typ ca. 350mA
  • Drop-Spannung:   150mV @ 300A
  • Temperaturbereich:   -55 .. +75°C
  • Gewicht:   407g
  • Hersteller:   Kissling / TE

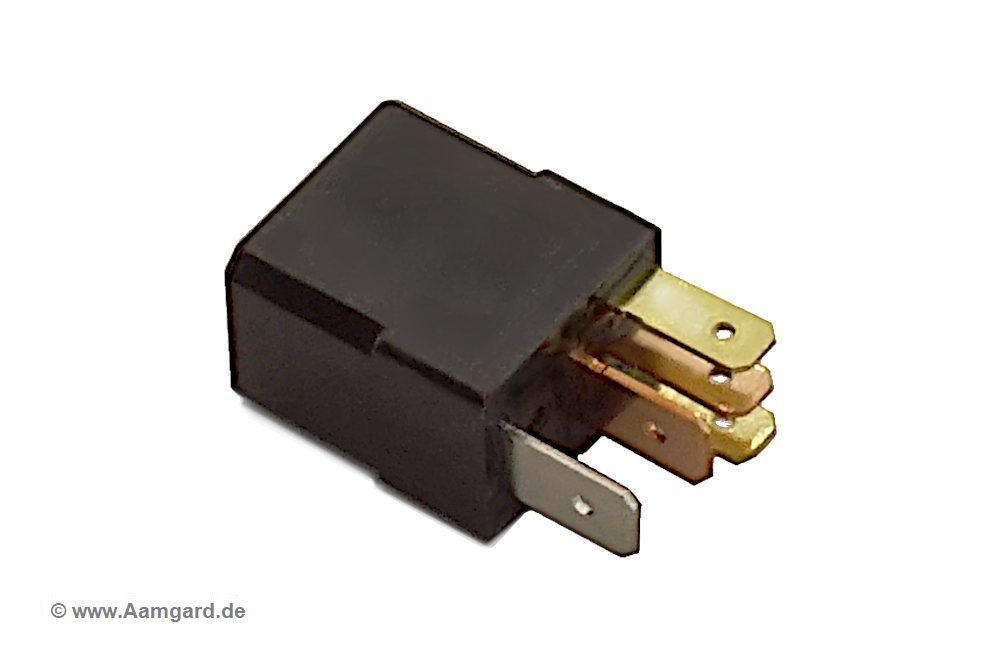

NAIS-Panasonic Miniaturrelais

Die NAIS-Relais werden von uns seit Jahren in Rennfahrzeugen für Relais-Boxen und in klassischen Dashboards verwendet. Sie haben eine hohe Schaltleistung bei geringem Eigenverbrauch und sind sehr kompakt und zuverlässig.

  • AE-Typnummer:   NAIS
  • Hauptkontakt:   Schließer 35A
  • Nebenkontakt :   Öffner 20A
  • Nennspannung:   12V
  • Anschlüsse:   Flachstecker 4,8mm / 6,3mm
  • Baumaße:   20mm x 15mm x 22mm
  • Gewicht:   19g
  • Hersteller:   NAIS / Panasonic

Für die Montage einzelner oder mehrerer Relais bieten wir passende Halte­blöcke an. Die Relais sind in Einzelstückzahlen üblicherweise ab Lager verfügbar. Als Alternative zu konventionellen Relais können wir Ihnen für Motorsportanwendungen auch sehr kleine und leichte elektronische Relais (Solid-State-Relais) anbieten.
